کوپلر استاندارد
برای مشاهده قیمت وارد حساب کاربری شوید
کوپلر استاندارد SST یا رزوه راستگرد به عنوان پر مصرف‌ترین کوپلر میلگرد شناخته می‌شود که در همه جای سازه بتنی قابلیت مصرف دارد. کوپلر استاندارد در محلی مورد استفاده قرار می‌گیرد که حداقل یکی از آرماتورها امکان چرخش داشته باشد. رزوه داخلی این قطعه از نوع راستگرد بوده و رزوه آرماتور باید تا انتها درون آن بسته شود. کوپلر استاندارد برای میلگرد سایز 16 تا 50 در کارخانه اتصلات مکانیکی سهند تولید می‌شود و امکان تولید اتصالات مکانیکی استاندارد به صورت اختصاصی با طول و گام سفارشی وجود دارد. لازم به توضیح است تولید کوپلرهای اختصاصی برای موارد خاص و با هر متریال سفارشی نیز بنا به درخواست مشتریان امکان پذیر است
کوپلر چیست ؟
کوپلر یک قطعه مکانیکی بوشنی شکل است که باعث اتصال دو شاخه میلگرد کوتاهتر و تبدیل آنها به یک میلگرد بلند می‌شود که خواص یک میلگرد واحد را دارد. این روش، جایگزینی برای اتصال اورلپ (Overlap connection) است. استفاده از کوپلر در سازه به جای روش‌های اتصال دیگر، مزایای فراوانی دارد که از مهم‌ترین آنها می‌توان به بالا رفتن استحکام سازه، سبک شدن وزن سازه، پایین آمدن هزینه تمام شده و بتن ریزی آسان‌تر و روان‌تر اشاره کرد. نام دیگر این قطعه اتصال مکانیکی است.
اتصال مکانیکی میلگرد انواع مختلفی دارد که در قسمت‌های مختلف سازه بنا به فراخور مورد استفاده قرار می‌گیرد. نکته‌ای که در مورد استفاده از اتصال مکانیکی میلگرد باید مورد توجه قرار داد این است که در صورت استفاده از آن، نیاز است که میلگرد مورد استفاده رزوه دار شود تا رزوه میلگرد و رزوه این قطعه به همدیگر بسته شوند.
شرکت اتصالات مکانیکی سهند بنیانگذار اتصالات مکانیکی میلگرد در ایران است و سالیان طولانی است که محصولات با کیفیت این کارخانه به بازار عرضه شده و در بسیاری از پروژه‌های ملی و استانی از محصولات این شرکت استفاده می‌شود.

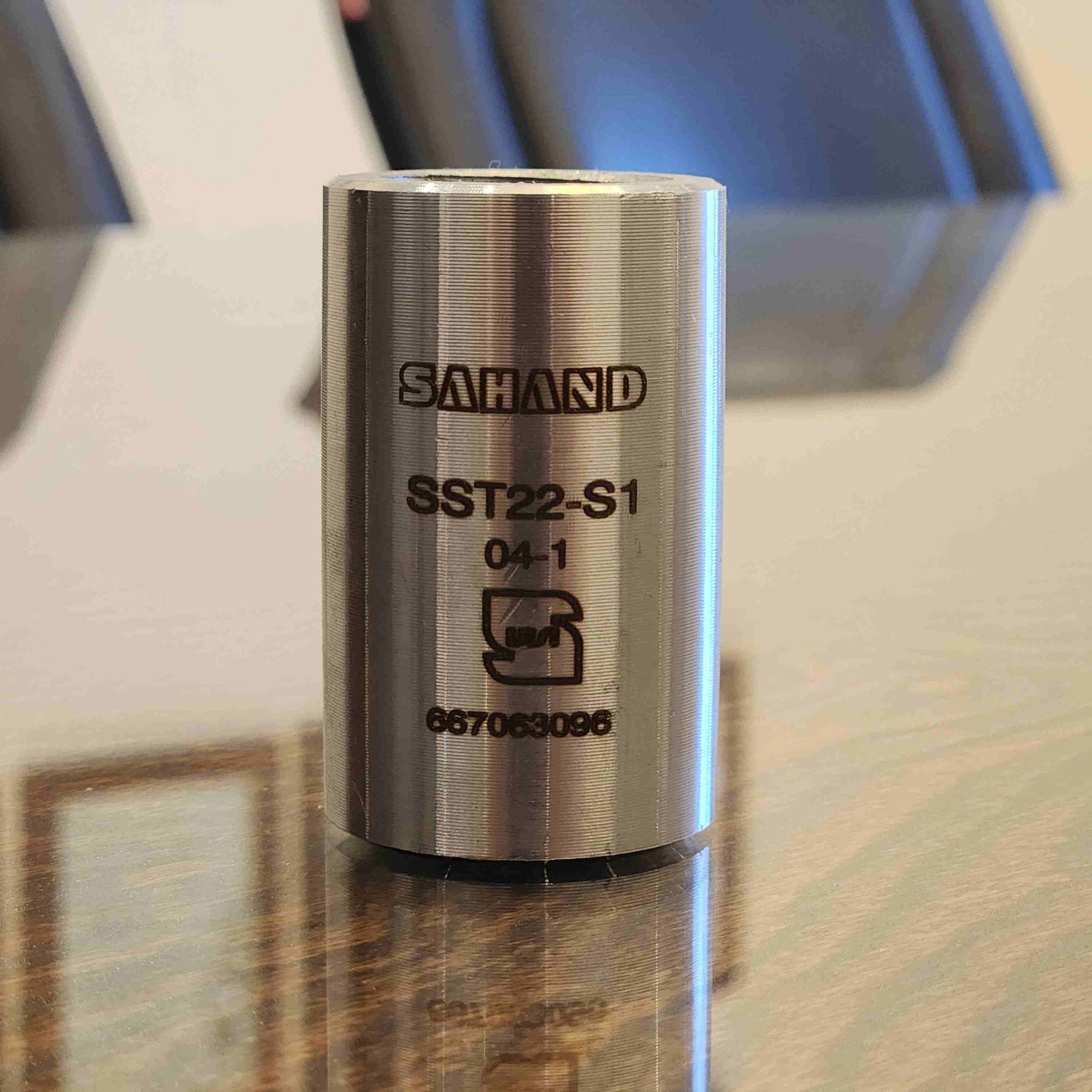

کوپلر استاندارد یا رزوه راستگرد
کوپلر استاندارد یا رزوه راستگرد شرکت سهند از میلگردهای آلیاژی با کیفیت بوده و به روش ماشین‌کاری توسط ماشین‌آلات اونیورسال و سی‌ان‌سی تولید می‌شوند. در هر مرحله از تولید، ابعاد مشخص شده کنترل و پس از تایید واحد کنترل کیفیت برای تکمیل پروسه ساخت به مرحله بعد منتقل میگردد. واحد کنترل کیفیت از مرحله ورود مواد اولیه به کارخانه تا پایان بسته‌بندی محصول نهایی به طور مستمر و دقیق بر کلیه فرآیندها نظارت و کنترل دارد و به همین دلیل اتصالات مکانیکی سهند بااطمینان از کیفیت محصولات تولیدی خود، مطابقت آنها را با آیین نامه‌های(ACI)، مقررات ملی ساختمان و آیین‌نامه بتن ایران به طور صد در صد تضمین می‌نماید
کوپلر رزوه راستگرد برای تحمل نیروهای وارده برای آرماتور رده S 500 ( A IV ) و مطابق با آیین‌نامه ACI 318 از نوع تیپ 2 طراحی شده است، بنابراین مطابق آیین‌نامه مذکور بدون محدودیت در تمامی قسمت‌های سازه قابل استفاده است و لذا ضایعات آرماتور به صفر خواهد رسید. به‌طور نرمال پیشنهاد میگردد در ستون‌ها برش میلگردها به‌طول 6 متر صورت گیرد که در این حالت تعداد اتصالات مکانیکی مورد نیاز هم کاهش خواهد یافت.
|
50 |
40 |
36 |
32 |
30 |
28 |
25 |
22 |
20 |
18 |
16 |
Bar Diameter (mm) |
77 |
59 |
53 |
48 |
48 |
43 |
38 |
33 |
30 |
28 |
23 |
External Dia. (mm) D |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
114 |
92 |
84 |
76 |
72 |
68 |
62 |
54 |
50 |
46 |
40 |
Coupler Length (mm) L |
|
2.37 |
1.25 |
0.93 |
0.58 |
0.48 |
0.43 |
0.30 |
0.19 |
0.15 |
0.13 |
0.07 |
Weight (kg) |
|
SST 50 |
SST 40 |
SST 36 |
SST 32 |
SST 30 |
SST 28 |
SST 25 |
SST 22 |
SST 20 |
SST 18 |
SST 16 |
Part No. |
نحوه تحویل کوپلر به مشتری
شرکت اتصالات مکانیکی سهند پس از تولید کوپلر میلگرد، با استفاده از جدیدترین و به‌روزترین روش‌های دنیا، اقدام به کنترل کیفی محصولات خود در کارخانه می‌نماید و همه کارهای لازم در مورد سنجش کیفی را انجام می‌دهد. پس از آن کوپلرها با نظم درون کارتن چیده می‌شوند و درون هر کارتن یک نسخه از گواهی‌نامه تضمین کیفیت نیز قرار داده می‌شود.
در مرحله بعد کارتن‌ها با دستگاه‌های تمام اتوماتیک بسته‌بندی می‌شوند تا این محصول ارزشمند در صنعت ساختمان، در بالاترین کیفیت ممکن به دست مصرف کننده برسد و هیچ آثاری از گرد و خاک و یا مواردی که باعث پایین آمدن کیفیت اتصال می‌شود وجود نداشته باشد.
در ادامه می‌توانید ویدئوی مربوط به بسته بندی کوپلرهای شرکت اتصالات مکانیکی سهند توسط دستگاه‌های تمام اتوماتیک را مشاهده کنید.
قیمت کوپلر
قیمت کوپلر مانند سایر کالاهای تولیدی در داخل کشور با توجه به نوسانات موجود در بازار متغیر است اما تمام تلاش مجموعه سهند بر این است که شرایط قیمت را برای مصرف کنندگان ثابت نگهدارد. به همین دلیل در صورتیکه قصد استعلام قیمت از محصولات تولیدی شرکت سهند را دارید می‌توانید با دفتر مرکزی به شماره 02144024118 تماس حاصل نمایید تا هم از قیمت‌های محصولات آگاه شوید و هم در صورت نیاز در مورد پروژه‌های عمرانی خود از مهندسین شرکت سهند در خصوص استفاده از اتصالات مکانیکی مشاوره دریافت کنید. البته مشتریان دائمی و ثابت شرکت سهند با عضویت در سایت اتصالات مکانیکی سهند، به طور مداوم از لیست قیمت محصولات مطلع هستند.
خرید کوپلر
مشتریان محترم می‌توانند پس از پرس و جو و مقایسه شرکت‌های مختلف تولیدکننده اتصالات مکانیکی و اطمینان از کیفیت محصولات شرکت سهند، اقدام به خرید کوپلر نمایند. شرکت سهند نامی آشنا در صنعت اتصالات مکانیکی در کشور است و اکثر شرکت‌های بزرگ عمرانی به طور مداوم در سازه‌های خود از محصولات شرکت سهند به عنوان اولین و یزرگترین شرکت تولیدکننده اتصالات مکانیکی میلگرد در ایران استفاده می‌نمایند. خرید کوپلر سهند از طریق تلفن 02144024118 و یا از طریق سایت، پس از ثبت نام در سایت شرکت سهند میسر است.
دستور العمل بستن آرماتورهای رزوه شده توسط کوپلر استاندارد SST
1 پس از جدا کردن محافظ الستیکی رزوه میلگرد، کوپلر استاندارد را به آرماتور مربوطه تا حد امکان با دست ببندید. در این حالت تعدادی از رزوههای انتهایی میلگرد خارج از کوپلر باقی میماند. استفاده از آچار در این مرحله برای بستن تمامی رزوهها ضرورتی ندارد.
2 در مرحله بعد آرماتور مقابل را پس از جدا کردن محافظ الستیکی میلگرد، تا حد امکان توسط دست به کوپلر ببندید. سپس با استفاده از آچار مخصوص ) قابل تهیه از شرکت سهند ( و یا آچار لولهگیر آرماتور دوم را به صورت کامل تا آخرین رزوه آرماتور به کوپلر بسته و محکم نمایید. در این حالت تمامی رزوه های دو آرماتور درون کوپلر بسته شده اند و لزومی ندارد دو سر آرماتور به هم برسند.
3 چنانچه به هر دلیل رزوههای میلگرد دچار زنگزدگی شده باشند، با استفاده از برسی سیمی آنها را تمیز کرده و در صورت نیاز با افزودن گریس و روغن بر روی رزوهها اقدام به بستن آنها نمایید.
4 جهت سهولت در نظارت و کنترل اتصاالت بسته شده، توصیه میگردد پس از بستن کوپلرها از نشانه گذاری توسط رنگ قرمز بر روی کوپلرها استفاده شود.
5 رعایت این دستورالعمل و نظارت بر ضوابط استفاده از اتصاالت مکانیکی مطابق با مقررات ملی ساختمان بر عهده کارفرما میباشد.
| سایز |
16 ,18 ,20 ,22 ,25 ,28 ,30 ,32 ,36 ,40 |
|---|
