کوپلر موقعیت

کوپلر موقعیت (SPO) چیست؟

کوپلر موقعیت، که با نام‌های کوپلر SPO و کوپلر پوزیشن (Position Coupler) هم شناخته می‌شود، یک وصله مکانیکی رزوه‌ای برای اتصال دو میلگرد هم‌قطر است. ویژگی اصلی آن این است که اتصال را بدون چرخاندن و بدون جابه‌جا کردن هیچ‌کدام از دو میلگرد برقرار می‌کند.

در اجرای سازه‌های بتنی، موقعیت‌های زیادی پیش می‌آید که هر دو آرماتور از قبل ثابت شده‌اند. مثلاً یک طرف در بتن گیرش کرده و طرف دیگر بخشی از یک قفسه آرماتور بسته‌شده یا یک قطعه پیش‌ساخته است. در این حالت دو کوپلر رایج‌ زیر جوابگو نیستند:

• کوپلر استاندارد SST: برای بستن آن باید یکی از میلگردها بچرخد.
• کوپلر چپ و راست SLR: دو میلگرد را به سمت هم می‌کشد و به همین دلیل میلگردها باید بتوانند کمی در طول خود حرکت کنند.

کوپلر موقعیت برای همین شرایط طراحی شده است. در این کوپلر به جای میلگردها، خود قطعات کوپلر می‌چرخند و فاصله بین دو میلگرد را پر می‌کنند.

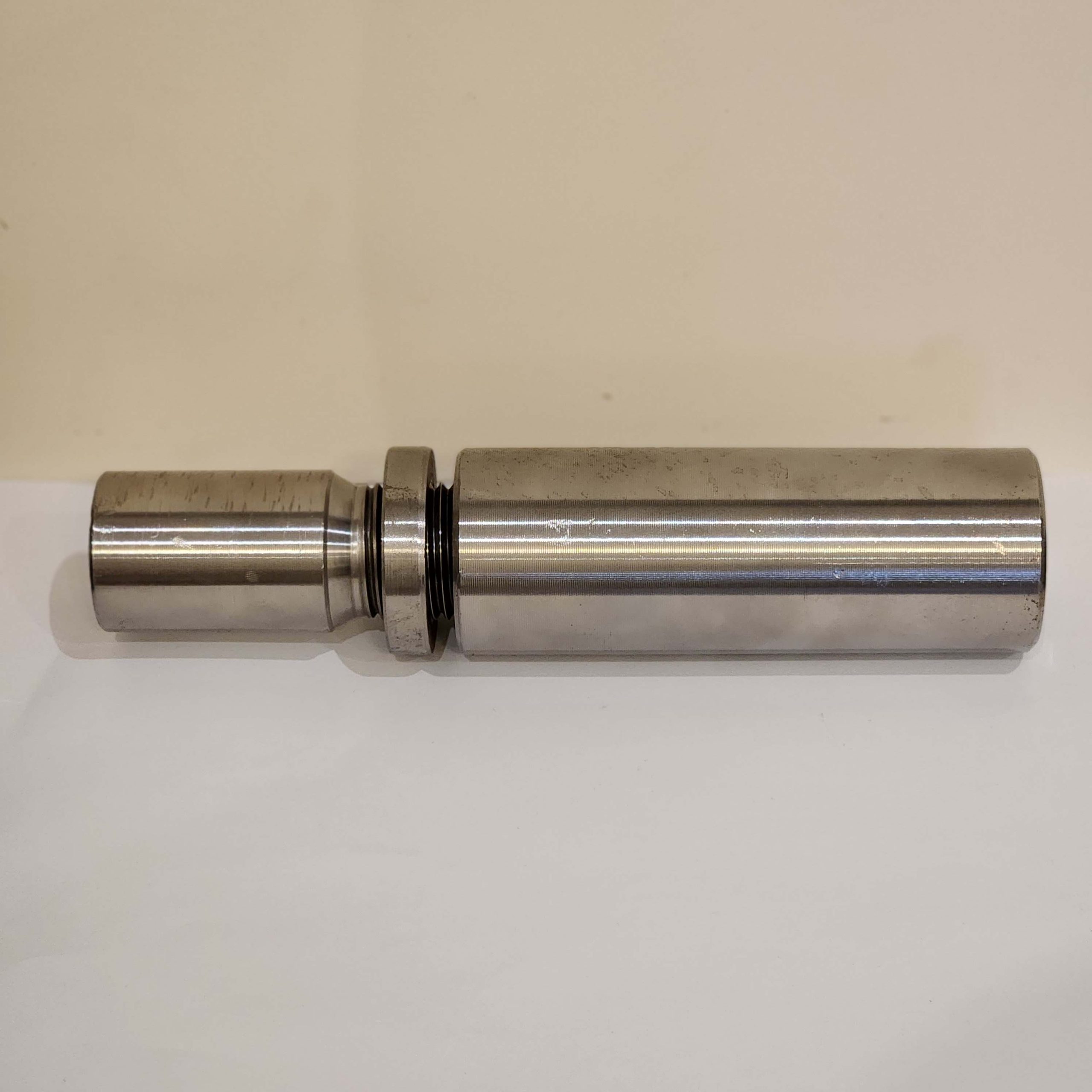

اجزای کوپلر موقعیت سهند

کوپلر موقعیت برخلاف کوپلر استاندارد یک بوشن یک‌تکه نیست. این کوپلر از سه قطعه جداگانه تشکیل شده است که هر کدام نقش مشخصی در اتصال دارند. همین طراحی چندتکه است که اجازه می‌دهد اتصال بدون حرکت دادن میلگردها کامل شود:

قطعه ماده: یک بوشن فولادی با رزوه داخلی موازی است. این قطعه روی میلگرد اول (میلگرد ثابت) بسته می‌شود و دهانه دیگرش محل درگیری قطعه نر است. در قطعات پیش‌ساخته و درزهای اجرایی، قطعه ماده معمولاً همراه با میلگرد طوری در بتن قرار می‌گیرد که دهانه آن هم‌تراز با سطح بتن باشد.

قطعه نر: یک رزوه داخلی دارد که روی میلگرد دوم (میلگرد ادامه) بسته می‌شود. یک رزوه خارجی موازی و بلند هم دارد که درون قطعه ماده پیچ می‌شود. طول رزوه خارجی امکان تنظیم را فراهم می‌کند، یعنی قطعه نر می‌تواند از روی میلگرد دوم جلو بیاید و فاصله تا قطعه ماده را پر کند.

مهره قفل‌کننده: روی رزوه خارجی قطعه نر قرار می‌گیرد. پس از تنظیم موقعیت، به قطعه ماده تکیه داده و سفت می‌شود تا اتصال قفل شود و در اثر لرزش یا بارگذاری باز نشود.

کوپلر موقعیت در چه پروژه‌هایی کاربرد دارد؟

هر جا که دو میلگرد در امتداد هم قرار دارند ولی هیچ‌کدام قابل چرخاندن یا جابه‌جا کردن نیستند، کوپلر موقعیت راه‌حل اتصال مکانیکی است. این شرایط بیشتر در پروژه‌هایی پیش می‌آید که اجرای سازه مرحله‌ای است یا بخشی از آرماتوربندی از قبل آماده شده است. رایج‌ترین کاربردهای آن عبارتند از:

1. قطعات بتنی پیش‌ساخته: برای اتصال میلگردهای انتظار یک قطعه پیش‌ساخته به قطعه دیگر یا به سازه درجا. قطعه ماده در کارخانه پیش‌ساخته در بتن کار گذاشته می‌شود و اتصال نهایی در محل پروژه انجام می‌شود.
2. درزهای اجرایی و بتن‌ریزی مرحله‌ای: وقتی میلگرد مرحله اول در بتن گیرش کرده و میلگرد مرحله دوم هم در قفسه بسته شده است.
3. اتصال دو قفسه آرماتور آماده: در شمع‌ها، ستون‌ها و دیوارها، دو قفسه پیش‌بسته را بدون باز کردن آرماتوربندی به هم وصل می‌کند.
4. میلگردهای خم‌دار یا قلاب‌دار: آرماتوری که به دلیل خم یا قلاب در انتهای دیگرش قابل چرخاندن نیست.
5. بستن فاصله بین دو میلگرد ثابت: وقتی دو میلگرد در امتداد هم ثابت شده‌اند و باید اتصال بینشان کامل شود.
6. مقاوم‌سازی و توسعه سازه‌های موجود: ادامه دادن آرماتورهای سازه قدیمی بدون تخریب بتن اطراف.

سایزها و مشخصات فنی کوپلر موقعیت سهند

کوپلر موقعیت سهند برای اتصال میلگردهای هم‌قطر در سایزهای رایج میلگرد ساختمانی تولید می‌شود. این کوپلرها مانند سایر محصولات سهند از فولاد آلیاژی و به روش ماشین‌کاری با دستگاه‌های CNC و یونیورسال ساخته می‌شوند. ابعاد هر قطعه در مراحل مختلف تولید توسط واحد کنترل کیفیت بررسی می‌شود.

برای اطلاع از سایزهای موجود، ابعاد دقیق و امکان سفارش اختصاصی با طول یا متریال خاص، با دفتر مرکزی سهند تماس بگیرید.

استانداردها و تضمین کیفیت کوپلر موقعیت

مقاومت یک وصله مکانیکی با آزمون ثابت می‌شود! به همین دلیل محصولات سهند بر اساس معیارهای آیین‌نامه‌ای طراحی و در آزمایشگاه کارخانه آزمایش می‌شوند. بر اساس استاندارهای کیفی مجموعه اتصالات سهند، اتصالات مکانیکی تولید این شرکت شامل کوپلر و آرماتور مطابق نوع دوم Type 2 آیین‌نامه ACI 318 طراحی شده‌اند. این یعنی اتصال، علاوه بر تحمل حداقل ۱٫۲۵ برابر تنش تسلیم میلگرد (1.25Fy)، باید تا مقاومت کششی نهایی میلگرد را هم تحمل کند. بر اساس همین آیین‌نامه، وصله مکانیکی نوع دوم در هر موقعیتی از سازه، از جمله در مناطق لرزه‌خیز، مجاز است.

کارخانه سهند به دستگاه تست یونیورسال ۱۰۰۰ کیلونیوتنی مجهز است. آزمون‌های کشش، فشار، برش و خمش روی نمونه‌های کوپلر و میلگرد در محل کارخانه انجام می‌شود. برای دسترسی به گواهی‌نامه‌ها و گزارش‌های فنی، به صفحه «دانلود اسناد فنی سهند» مراجعه کنید.

نحوه بستن کوپلر موقعیت

نصب کوپلر موقعیت کمی بیشتر از کوپلر استاندارد دقت می‌خواهد، چون سه قطعه باید به ترتیب درست بسته و قفل شوند. رعایت پیش‌نیازها و ترتیب مراحل، تضمین می‌کند که اتصال به مقاومت طراحی‌شده خود برسد.

پیش‌نیازها

پیش از شروع نصب، باید از آماده بودن میلگردها و ابزار مطمئن شوید. موارد زیر را بررسی کنید:

• انتهای هر دو میلگرد باید با رزوه موازی و طول استاندارد سهند رزوه شده باشد. این کار با دستگاه رزوه آرماتور سهند یا از طریق خدمات رزوه میلگرد انجام می‌شود.
• رزوه‌ها باید تمیز، بدون زنگ‌زدگی و بدون آسیب باشند. محافظ پلاستیکی رزوه را فقط پیش از نصب بردارید.
• برای سفت کردن، از آچار کوپلر سهند یا آچار لوله‌گیر مناسب استفاده کنید.

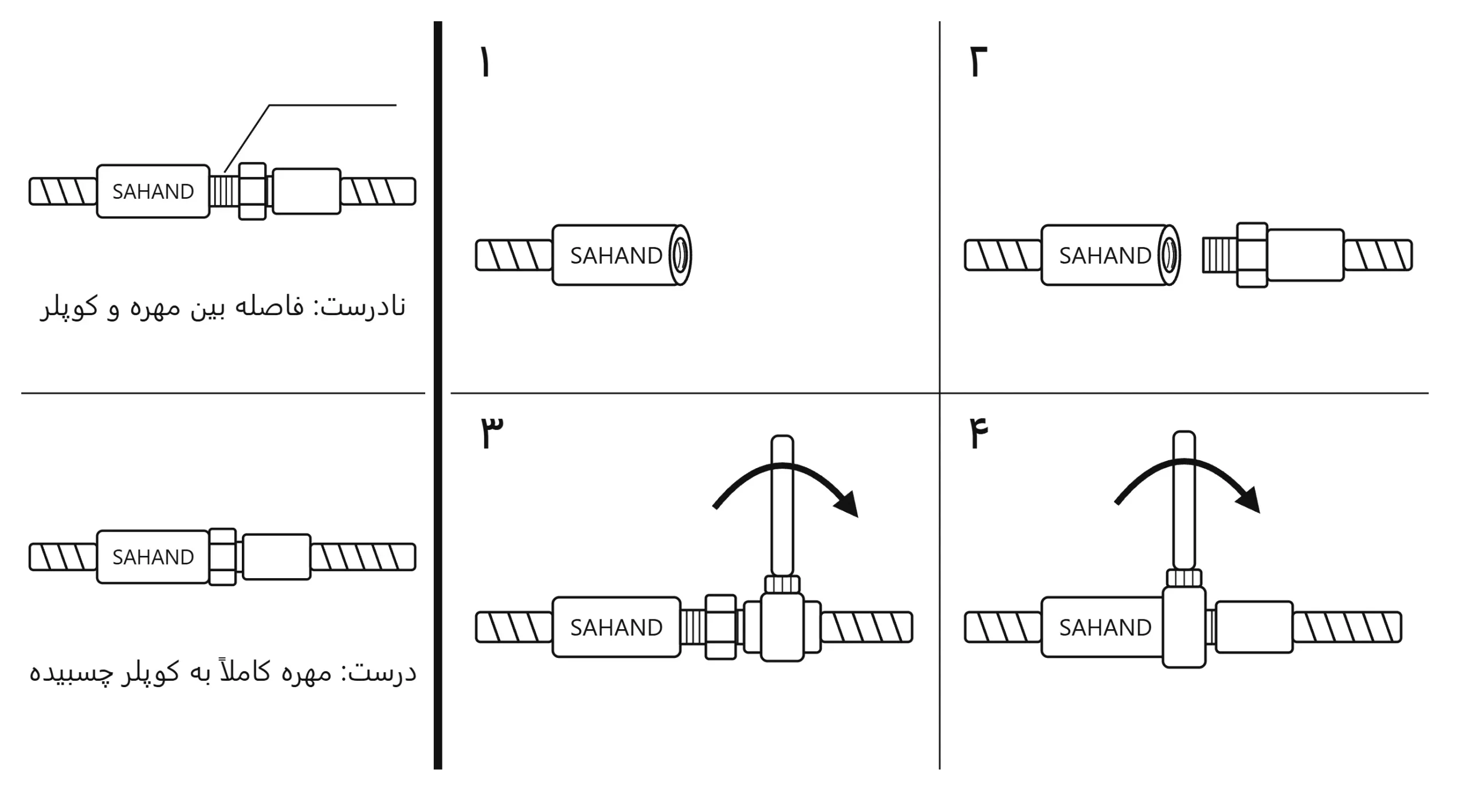

مراحل نصب

نکته اصلی در نصب کوپلر موقعیت این است که در هیچ مرحله‌ای میلگردها چرخانده نمی‌شوند و همه چرخش‌ها روی قطعات کوپلر انجام می‌شود. مراحل به ترتیب زیر است:

گام اول: بستن قطعه ماده روی میلگرد اول. قطعه ماده را تا انتهای رزوه روی میلگرد ثابت ببندید. اگر قرار است این قطعه در بتن کار گذاشته شود، دهانه آن را هم‌تراز با سطح قالب قرار دهید. تا زمان اتصال، دهانه را با درپوش ببندید تا شیره بتن و گرد و خاک وارد رزوه نشود.

گام دوم: بستن قطعه نر و مهره روی میلگرد دوم. مهره قفل‌کننده را روی رزوه خارجی قطعه نر قرار دهید. سپس قطعه نر را تا انتهای رزوه روی میلگرد ادامه ببندید.

گام سوم: هم‌راستا کردن میلگردها. میلگرد دوم را در امتداد میلگرد اول و در موقعیت نهایی‌اش قرار دهید.

گام چهارم: درگیر کردن قطعه نر با قطعه ماده. قطعه نر را بچرخانید تا رزوه خارجی آن وارد قطعه ماده شود. سپس با آچار محکم کنید. در این مرحله هیچ‌کدام از میلگردها نمی‌چرخند و فقط قطعه نر می‌چرخد.

گام پنجم: قفل کردن اتصال. مهره قفل‌کننده را روی بدنه قطعه نر بچرخانید تا به قطعه ماده برسد، و با آچار سفت کنید.

گام ششم: کنترل نهایی. مطمئن شوید رزوه‌ها به میزان کافی درگیر شده‌اند و رزوه آزاد بیش از حد مجاز بیرون نمانده است. محل اتصال را با رنگ علامت‌گذاری کنید تا کنترل و نظارت آسان‌تر شود.

نصب باید توسط افراد آموزش‌دیده و زیر نظر مهندس ناظر انجام شود. برای جزئیات بیشتر به صفحه «دستورالعمل بستن کوپلرهای سهند» مراجعه کنید یا با کارشناسان فنی سهند تماس بگیرید.

نحوه ارسال و بسته بندی کوپلر موقعیت

کوپلرهای استاندارد تولید شده پس از تست در آزمون های کیفی و انجام مراحل کنترل کیفی در کارتن‌های مخصوص چیده می‌شوند. درون هر کارتن یک نسخه از گواهی‌نامه تضمین کیفیت نیز قرار داده می‌شود.

در مرحله بعد کارتن‌ها با دستگاه‌های تمام اتوماتیک بسته‌بندی می‌شوند تا این محصول ارزشمند در صنعت ساختمان، با بالاترین کیفیت ممکن به دست مصرف کننده برسد و هیچ آثاری از گرد و خاک و یا مواردی که باعث پایین آمدن کیفیت اتصال می‌شود وجود نداشته باشد.

در ادامه می‌توانید ویدئوی مربوط به بسته بندی کوپلرهای شرکت اتصالات مکانیکی سهند توسط دستگاه‌های تمام اتوماتیک را مشاهده کنید.

قیمت و خرید کوپلر موقعیت

قیمت کوپلر موقعیت به سایز میلگرد، تعداد سفارش و نوسانات بازار فولاد بستگی دارد. برای استعلام قیمت به‌روز با دفتر مرکزی سهند به شماره 02144024118 تماس بگیرید. کارشناسان فنی سهند در همان تماس، به‌صورت رایگان کمک می‌کنند مشخص کنید پروژه شما واقعاً به کوپلر موقعیت نیاز دارد یا کوپلر استاندارد یا چپ و راست جوابگوی کار شما است. امکان تولید کوپلر موقعیت با ابعاد و متریال سفارشی هم بنا به درخواست کارفرما وجود دارد.
