کوپلر پیچی

کوپلر پیچی چیست ؟

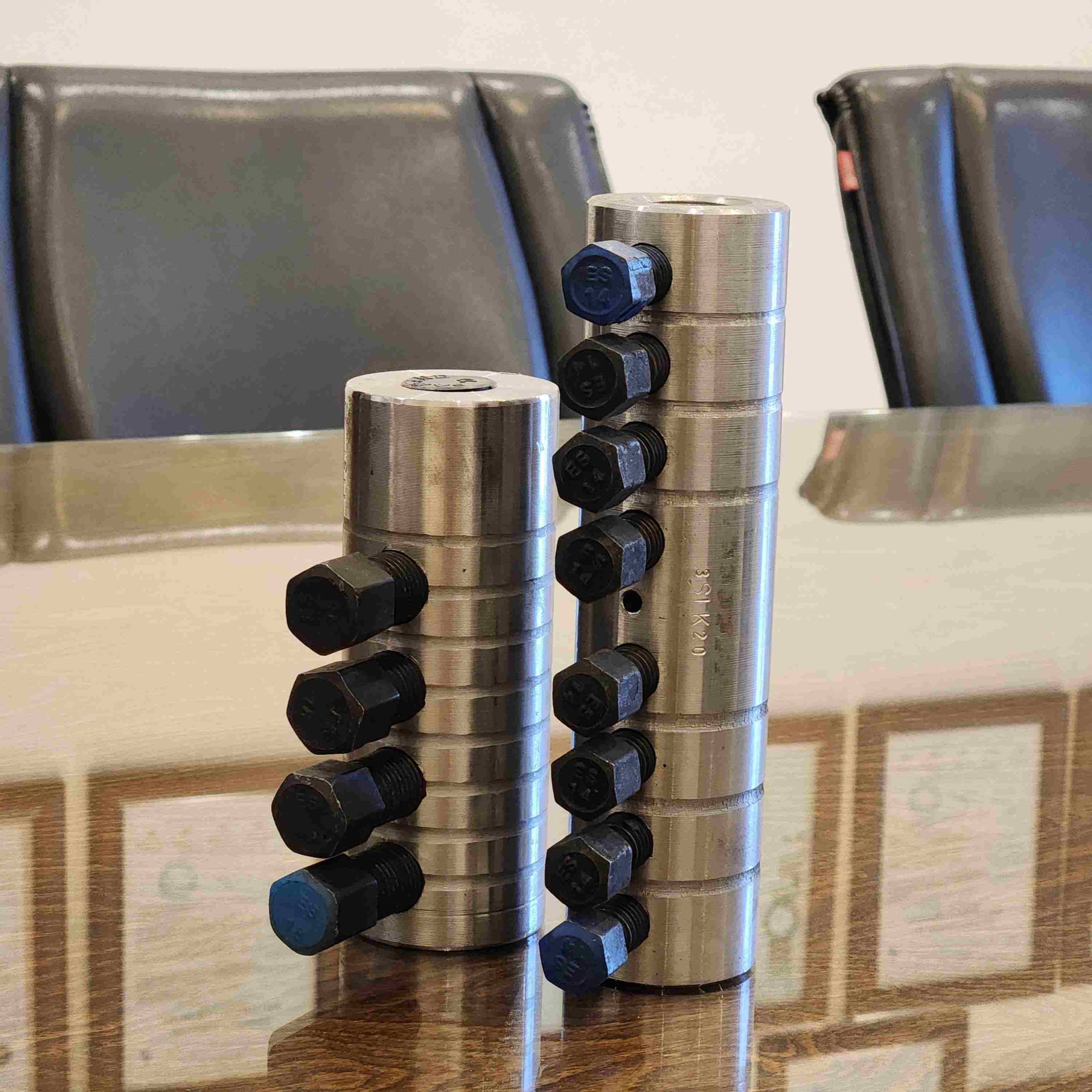

کوپلر پیچی یا کوپلر بغل‌پیچ (Sahand Thread Lock Coupler – STL) محصولی از اتصالات مکانیکی سهند است که برای ادامه آرماتوربندی در شرایطی به کار می‌رود که آرماتور انتظار کوتاه است. در شرایطی که نه اورلپ و نه رزوه‌کردن آرماتور ممکن نیست؛ کوپلر پیچی یا کوپلر بغل پیچ در چنین شرایطی، به یک راه حل مناسب تبدیل می‌شود. با استفاده از این کوپلر، یک سمت کوپلر با چند پیچ مخصوص روی آرماتور انتظار قفل می‌شود و سمت دیگر مانند کوپلر استاندارد رزوه شده و آرماتور رزوه‌شده بعدی به آن بسته می‌شود.

کوپلر پیچی چه مشکلی را حل می‌کند؟

استفاده از کوپلر مکانیکی معمول در صورتی امکان پذیر است که سر دو آرماتوری که قرار است از طریق کوپلر به یکدیگر متصل شوند رزوه دار باشند. در این صورت رزوه‌های آرماتور با دندانه‌های کوپلر درگیر شده و به همدیگر متصل می‌شوند. آرماتور انتظار با طول کوتاه، توانایی برقراری اتصال اورلپ را به جهت عدم رعایت هم پوشانی به میزان مورد نیاز ندارد و از طرفی سر جای خود قرار گرفته و امکان رزوه دار شدن هم ندارد. در این موارد بهترین گزینه استفاده از کوپلر پیچی است. از یک طرف کوپلر بغل پیچ را مطابق با دستورالعمل به آرماتور انتظار می‌بندیم و برای طرف مقابل آرماتور رزوه دار را به سمت مقابل کوپلر پیچی خواهیم بست. در واقع کوپلر پیچی از یک طرف به وسیله پیچ به آرماتوری که توانایی رزوه دار شدن ندارد متصل شده و از طرف مقابل مثل کوپلرهای معمولی است و آرماتور مقابل باید قبلا در کارخانه رزوه دار شده باشد.

انواع کوپلر پیچی سهند

شرکت اتصالات سهند برای حل مشکلات پیش آمده به هنگام آرماتوربندی، دو نوع کوپلر پیچی تولید می‌کند:

STL (یک‌طرف‌پیچ): یک سمت با پیچ به آرماتور انتظار بسته می‌شود و سمت دیگر رزوه‌ای است. آرماتور سمت رزوه‌ای باید از قبل رزوه شده باشد.
SLK (دوطرف‌پیچ): هر دو سمت با پیچ بسته می‌شود و برای مواقعی است که هیچ‌کدام از دو آرماتور رزوه نشده است.

مشخصات فنی کوپلر پیچی STL (سایز ۱۶ تا ۴۰)

جدول زیر جدول مشخصات فنی کوپلر پیچی STL در سایزهای 16 تا 40 است که می‌تواند در انتخاب کوپلر پیچی مد نظرتان به شما کمک کند:

قیمت کوپلر پیچی

سوالی که اینجا مطرح است و برای بعضی از خریداران پیش می‌آید این است که آیا می‌توان از کوپلر بغل پیچ به عنوان جایگزین کوپلر استاندارد استفاده کرد یا نه؟ در جواب این افراد باید گفت: با توجه به شرایط تولید و زمان مصرفی برای تولید این قطعه، قیمت کوپلر پیچی از باقی تولیدات شرکت سهند بالاتر است و استفاده از آن به جای کوپلر استاندارد توصیه نمی‌شود و فقط زمانی باید از آن استفاده کرد که پروژه دچار مشکل شده است و یا بر اثر یک اشتباه ادامه کار برای پیشرفت پروژه ممکن نیست.

البته کوپلر بغل پیچ مقاومت مورد نظر برای جایگزینی کوپلر استاندارد را دارد و فقط از لحاظ قیمتی توجیه اقتصادی ندارد. به دلیل استفاده اندک از این کوپلر، سفارش و خرید کوپلر پیچی به صورت موردی بوده و تولید به صورت اختصاصی صورت می‌گیرد. برای خرید کوپلر بغل پیچ با دفتر مرکزی به شماره 02144024118 تماس حاصل نمایید.

دستور العمل بستن آرماتور به کوپلر یک طرف پیچ STL

1- تعداد پیچهای کوپلر یک طرف پیچ بنا به سایز آن از 3 تا 7 عدد متغیر می باشد. پیچها و موقعیت قرارگیری آن ها مطابق با شکل (الف) بوده و با اعداد 1 و 2 مشخص می گردند. پیچ شماره 2 با رنگ آبی روی محل آچارخور آن قابل شناسایی می باشد.

2- قرارگیری آرماتور در داخل کوپلر می بایست مطابق شکل (ب) باشد لذا از تماس میلگرد با کف کوپلر اطمینان حاصل نمایید. چنانچه آج های طولی میلگرد بلند تر از حد متعارف باشند قبل از انجام عملیات با وسیله مناسب (سنگ سایش) نسبت به کاهش ارتفاع آج ها اقدام نمایید. همچنین لازم است قسمتهایی از آج های عرضی میلگرد که زیر پیچ های 1 و 2 قرار می گیرند نیز توسط سنگ سایش برداشته شوند تا مانعی برای نفوذ پیچها در جان میلگرد نباشند.

3- پیش از اقدام به بستن پیچهای کوپلر، حتماً محل رزوه و خود پیچها را به گریس آغشته کرده و از آچار مناسب برقی، بادی، هیدرولیک و یا آچار با دسته دو طرفه (آچاربوکس و …) استفاده نمایید.

4- پس از قرار دادن میلگرد درون کوپلر، بستن پیچ شماره 1 را از موقعیت 1 شروع کرده و در امتداد فلش به ترتیب ادامه دهید. برای سایزهای 32 به بالا میبایست پیچها به صورت یکی در میان و در امتداد فلش به سمت بیرون بسته شوند. پیچ شماره 2 در انتها و پس از بستن مابقی پیچها در موقعیت شماره 2 بسته می شود. دقت نمایید از این پیچ تنها در موقعیت 2 استفاده گردد.

5- بستن پیچ ها را تا قطع شدن آچارخور پیچ از محل شیار موجود ادامه دهید.

6- جهت بستن آرماتور مقابل، پس از جدا کردن محافظ لاستیکی میلگرد آن را تا حد امکان توسط دست به کوپلر بسته و سپس با استفاده از آچار مخصوص (قابل تهیه از شرکت سهند) و یا آچار لوله گیر آن را بصورت کامل تا آخرین رزوه به کوپلر ببندید. در این حالت تمامی رزوه های آرماتور درون کوپلر بسته شدهاند.

7- چنانچه به هر دلیل رزوه های میلگرد دچار زنگ زدگی شده باشند با اس تفاده از برس سیمی آن ها را تمیز کرده و با افزودن گریس و روغن بر روی رزوه ها اقدام به بستن آن ها نمایید.

8- جهت سهولت نظارت و کنترل اتصالات بسته شده توصیه می گردد پس از بستن کامل کوپلرها از نشانه گذاری توسط رنگ قرمز بر روی کوپلر استفاده شود.

رعایت این دستورالعمل و نظارت بر ضوابط استفاده از اتصالات مکانیکی مطابق با مقررات ملی ساختمان بر عهده کارفرما می باشد.

دانلود دستورالعمل بستن کوپلر یک طرف پیچ STL

دستور العمل بستن آرماتور به کوپلر دو طرف پیچ SLK

1- تعداد پیچهای کوپلر یک طرف پیچ بنا به سایز آن از 3 تا 7 عدد متغیر می باشد. پیچها و موقعیت قرارگیری آن ها مطابق با شکل (الف) بوده و با اعداد 1 و 2 مشخص می گردند. پیچ شماره 2 با رنگ آبی روی محل آچارخور آن قابل شناسایی می باشد.

2- قرارگیری آرماتور در داخل کوپلر می بایست مطابق شکل (ب) باشد لذا از تماس میلگرد با کف کوپلر اطمینان حاصل نمایید. چنانچه آج های طولی میلگرد بلند تر از حد متعارف باشند قبل از انجام عملیات با وسیله مناسب (سنگ سایش) نسبت به کاهش ارتفاع آج ها اقدام نمایید. همچنین لازم است قسمتهایی از آج های عرضی میلگرد که زیر پیچ های 1 و 2 قرار می گیرند نیز توسط سنگ سایش برداشته شوند تا مانعی برای نفوذ پیچها در جان میلگرد نباشند.

3- پیش از اقدام به بستن پیچهای کوپلر، حتماً محل رزوه و خود پیچها را به گریس آغشته کرده و از آچار مناسب برقی، بادی، هیدرولیک و یا آچار با دسته دو طرفه (آچاربوکس و …) استفاده نمایید.

4- پس از قرار دادن میلگرد درون کوپلر، بستن پیچ شماره 1 را از موقعیت 1 شروع کرده و در امتداد فلش به ترتیب ادامه دهید. برای سایزهای 32 به بالا میبایست پیچها به صورت یکی در میان و در امتداد فلش به سمت بیرون بسته شوند. پیچ شماره 2 در انتها و پس از بستن مابقی پیچها در موقعیت شماره 2 بسته می شود. دقت نمایید از این پیچ تنها در موقعیت 2 استفاده گردد.

5- بستن پیچ ها را تا قطع شدن آچارخور پیچ از محل شیار موجود ادامه دهید.

6- پس از بستن آرماتور طرف اول، آرماتور مقابل را نیز مانند طرف اول و در امتداد فلش ببندید.

7- جهت سهولت نظارت و کنترل اتصالات بسته شده توصیه می گردد پس از بستن کامل کوپلرها از نشانه گذاری توسط رنگ قرمز بر روی کوپلر استفاده شود.

رعایت این دستورالعمل و نظارت بر ضوابط استفاده از اتصالات مکانیکی مطابق با مقررات ملی ساختمان بر عهده کارفرما می باشد.

دانلود دستورالعمل بستن کوپلر دو طرف پیچ SLK

بسته‌بندی و تحویل کوپلر پیچی

کوپلرهای پیچی پس از ساخت و کنترل کیفی ابعادی، با پیچ‌های مخصوص خودشان در کارتن‌های مقاوم چیده می‌شوند تا هنگام حمل و انبارداری، رزوه و پیچ‌ها آسیب نبینند و گرد و خاک به آن‌ها نرسد. هر محموله با شناسه محصول (مثلاً STL25) مشخص می‌شود تا هنگام تحویل در پروژه، سایز درست به‌راحتی قابل شناسایی باشد.
