کوپلر تبدیل
برای مشاهده قیمت وارد حساب کاربری شوید

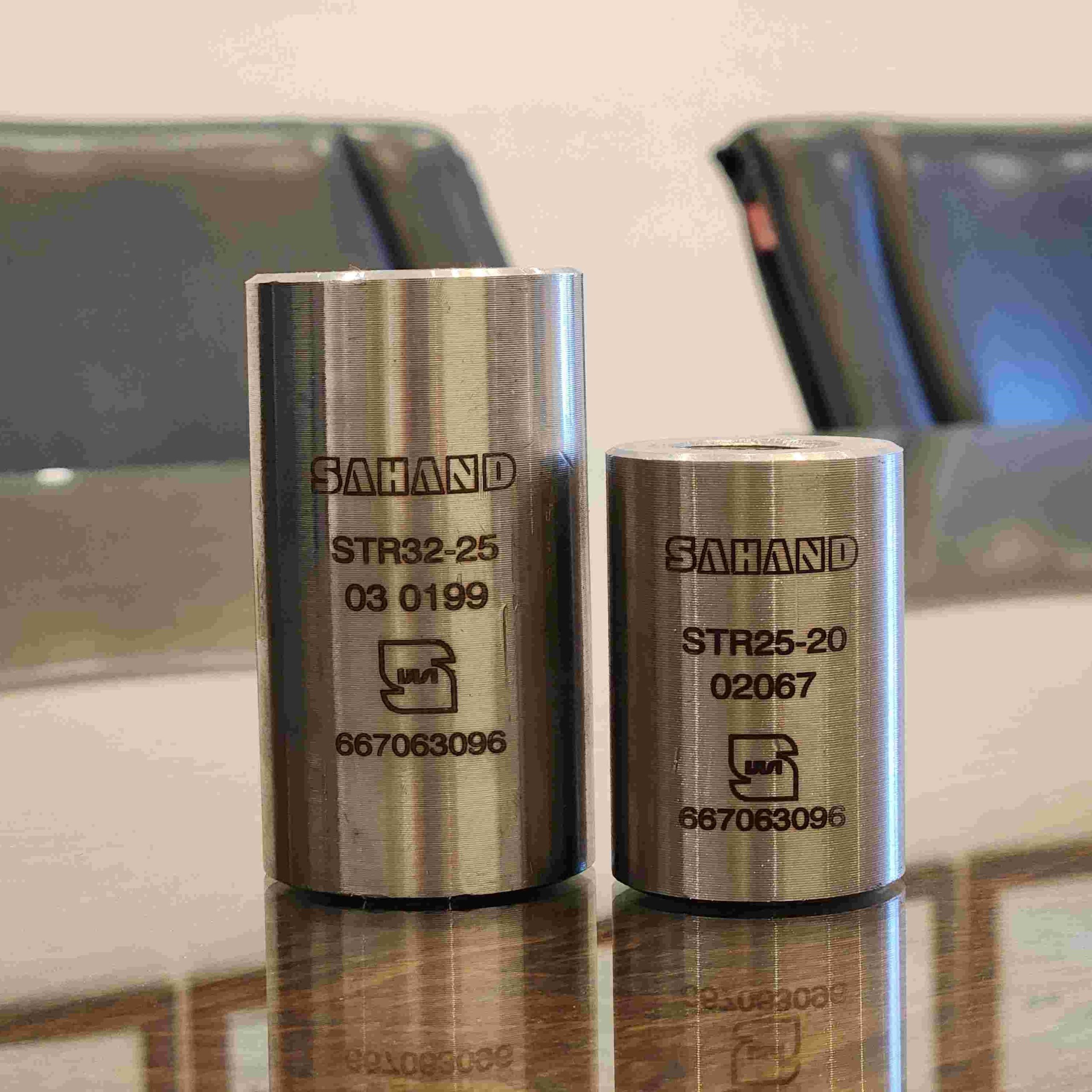

کوپلر تبدیل STR با داشتن دو سایز متفاوت در دو طرف امکان اتصال دو آرماتور با قطرهای متفاوت را فراهم می‌آورد. کوپلرهای تبدیل با اختلاف یک سایز در دو طرف از تولیدات مستمر اتصالات مکانیکی سهند بوده و در صورت نیاز مصرف کننده، کوپلر تبدیل با هر سایز درخواستی تولید می‌شود. این نوع کوپلر برای میلگرد سایز 20 تا 50 در شرکت اتصالات مکانیکی سهند تولید می‌شود. همچنین امکان تولید کوپلر به صورت اختصاصی با طول و گام درخواستی برای مشتریان محترم وجود دارد.
لازم به توضیح است جنس کوپلرهای تولیدی اتصالات مکانیکی سهند عموماً فولاد آلیاژی 1.1191 است و تولید کوپلرهای اختصاصی برای موارد خاص امکان پذیر است.
برای سفارش سایر سایزهای کوپلر تبدیل لطفا با دفتر ارتباط با مشتریان تماس بگیرید
کوپلر تبدیل
طراحی و ساخت بتن آرمه از لحاظ تاریخی بر استفاده از اتصال اورلپ به عنوان روشی برای انتقال بار بین میلگردهای تقویت کننده متمرکز بوده است. اتصال پوشش آرماتور مناسب‌ترین روش برای اتصال نیست، در بسیاری از موارد و موقعیت‌ها، استفاده از اتصالات مکانیکی میلگرد از دیدگاه طراحی، راحت‌تر و از منظر ساختمانی مطلوب‌تر است.
سیستم های کوپلر میلگرد، که به عنوان اتصال مکانیکی نیز شناخته می‌شوند، به عنوان جایگزینی برای اتصال اورلپ در بتن استفاده می‌شود. این اتصالات بار وارده بر میلگرد را مستقیماً از یک میلگرد به میلگرد دیگر بدون اتکا به پیوند بتن و شرایط بتن اطراف میلگرد منتقل می‌کنند.
حال که با فلسفه وجود کوپلر آشنا شدیم باید بدانیم که مواردی وجود دارد که در آن دو میلگرد با دو سایز مختلف در یک نقطه به هم می‌رسند و باید به یکدیگر متصل شوند و یک میلگرد واحد را تشکیل دهند. در این موارد کوپلری که برای اتصال این دو میلگرد استفاده می‌شود با میلگرد معمولی متفاوت است در واقع این کوپلر دو سایز رزوه مختلف در طرفین خود دارد و می‌تواند در دو طرف امکان اتصال دو میلگرد با قطرهای متفاوت را فراهم کند. اگر کوپلر تبدیل مورد نظر مصرف کننده اختلاف یک سایز داشته باشند جز تولیدات مداوم اتصالات مکانیکی سهند هستند و در صورتیکه مصرف کننده بخواهد، کوپلر تبدیل با هر سایز درخواستی از طرف مصرف کننده تولید خواهد شد. کوپلر تبدیل برای میلگرد سایز 20 تا 50 در شرکت سهند تولید می‌شود و امکان تولید کوپلر به صورت اختصاصی با طول و گام درخواستی توسط مشتریان محترم وجود دارد. لازم به توضیح است جنس کوپلرهای تولیدی اتصالات مکانیکی سهند عموماً فولاد آلیاژی 1.1191 می باشد و تولید کوپلرهای اختصاصی برای موارد خاص امکان پذیر است.
شرکت اتصالات مکانیکی سهند به عنوان بزرگترین و قدیمی‌ترین شرکت تولید کوپلر در ایران شناخته می‌شود و محصولات این شرکت دارای نشان استاندارد هستند. این شرکت تامین کننده کوپلر برای صدها پروژه وسیع داخلی و خارجی است و مفتخر است علاوه بر ایران به کشورهای همسایه نیز صادرات دارد.
کوپلر تبدیل نیز یکی از انواع کوپلر میلگرد است که خریداران محترم می‌توانند با توجه به نیازهای خود در مورد این محصول اقدام به ثبت سفارش نمایند. همچنین مشتریان محترم شرکت اتصالات مکانیکی سهند می‌توانند برای کسب اطلاعات بیشتر و یا دریافت وقت مشاوره با دفتر مرکزی این شرکت به شماره 02144024118 تماس حاصل نمایید و یا به صورت حضوری به محل دفتر مرکزی شرکت اتصالات مکانیکی سهند واقع در خیابان آیت‌الله کاشانی مراجعه نمایید.
|
40-32 |
36-32 |
36-28 |
32-28 |
32-25 |
28-25 |
28-22 |
25-22 |
25-20 |
22-20 |
22-18 |
Bar Diameter (mm) |
58 |
53 |
53 |
48 |
43 |
43 |
38 |
38 |
33 |
33 |
33 |
External Dia. (mm) D |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
94 |
90 |
85 |
82 |
79 |
75 |
71 |
68 |
66 |
62 |
60 |
Coupler Length (mm) L |
|
1.24 |
0.98 |
0.98 |
0.76 |
0.54 |
0.57 |
0.38 |
0.41 |
0.26 |
0.27 |
0.26 |
Weight (kg) |
|
STR 4032 |
STR 3632 |
STR 3628 |
STR 3228 |
STR 3225 |
STR 2825 |
STR 2822 |
STR 2522 |
STR 2520 |
STR 2220 |
STR 2218 |
Part No. |
دستور العمل بستن آرماتورهای رزوه شده توسط کوپلر تبدیل S
1 کوپلر تبدیل معموال در ابتدا به آرماتور با قطر بزرگ تر بسته می شود. پس از جدا کردن محافظ الستیکی رزوه میلگرد با استفاده از آچار مخصوص ) قابل تهیه از شرکت اتصاالت مکانیکی سهند ( و یا آچار لوله گیر، کوپلر را تا انتهای رزوه آرماتور بسته و محکم نمایید.
-2 در مرحله بعد آرماتور مقابل را پس از جدا کردن محافظ الستیکی میلگرد، تا حد امکان توسط دست به کوپلر ببندید. سپس با استفاده از آچار مخصوص ) قابل تهیه از شرکت سهند ( و یا آچار لوله گیر آرماتور دوم را به صورت کامل تا آخرین رزوه آرماتور به کوپلر بسته و محکم نمایید. در این حالت تمامی رزوه های دو آرماتور درون کوپلر بسته شده اند و لزومی ندارد دو سر آرماتور به هم برسند.
-3 چنانچه به هر دلیل رزوه های میلگرد دچار زنگ زدگی شده باشند، با استفاده از برسی سیمی آن ها را تمیز کرده و در صورت نیاز با افزودن گریس و روغن بر روی رزوه ها اقدام به بستن آن ها نمایید.
-4 جهت سهولت در نظارت و کنترل اتصاالت بسته شده، توصیه می گردد پس از بستن کوپلرها از نشانه گذاری توسط رنگ قرمز بر روی کوپلرها استفاده شود.
-5 رعایت این دستورالعمل و نظارت بر ضوابط استفاده از اتصاالت مکانیکی مطابق با مقررات ملی ساختمان بر عهده کارفرما می باشد. متخصصین ما در تمامی مراحل اجرا آماده پاسخگویی به سواالت شما می باشند.
| سایز |
20-16 ,22-18 ,25-22 ,28-25 ,32-28 ,36-32 ,40-36 |
|---|
