کوپلر انتهایی

کوپلر انتهایی چیست؟

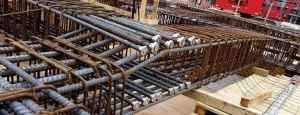

کوپلر انتهایی میلگرد یکی از انواع کوپلر میلگرد است که به جای خم انتهای آرماتور در سازه مورد استفاده قرار می‌گیرد و از نظر ظاهر و اندازه باعث کاهش نسبت میلگرد، مخصوصا در ناحیه اتصال تیر به ستون می‌شود. از کوپلر انتهایی تقریبا در همه بخش‌های ساختمان می‌توان استفاده کرد.

برای استفاده از این کوپلر باید انتهای آرماتور رزوه دار باشد که این کار در محل کارخانه سهند و یا در محل پروژه‌های بزرگ قابل انجام است. وظیفه این کوپلر علاوه بر تامین استحکام سازه، کاهش میلگرد مصرفی در سازه است. بستن آن نیز به راحتی صورت می‌پذیرد. حالا ممکن است اینجا سوالی مطرح شود که دلیل وجود خم انتهای آرماتور چیست و چه لزومی برای این کار وجود دارد. در ادامه در مورد خم انتهای آرماتور توضیحاتی را ارائه خواهیم داد.

مهار مکانیکی میلگرد؛ چرا انتهای آرماتور خم می‌شود؟

یکی از موارد بسیار مهم در مقاومت بتن برای تحمل بارهای فشاری، پیوستگی بتن و آرماتور است. اگر این پیوستگی وجود نداشته باشد احتمال سُر خوردگی میلگرد از داخل بتن و بیرون آمدن میلگرد وجود دارد. شاید کمی عجیب به نظر برسد اما در صورت نکردن نکات مربوط به مهار مکانیکی میلگرد احتمال بروز مشکلات این چنینی بالا می‌رود

راه حل این مشکل ابجاد پیوستگی است و پیوستگی زمانی ایجاد می‌شود که طولی از آرماتور درون بتن قرار بگیرد. طول مهاری به آن قسمت از آرماتور گفته می‌شود که درون بتن نفوذ می‌کند و مانع از بیرون آمدن آرماتور از فضای بتن در صورت وجود فشار به بتن خواهد شد. پس می‌توان گفت مهم‌ترین عامل برای جلوگیری از گسستگی میان میلگرد و بتن، مهار مکانیکی در انتهای میلگرد است.

مهار مکانیکی به 4 صورت می‌تواند اتفاق بیافتد.

• مهار میلگرد به طور مستقیم
• مهار میلگرد با خم 90 درجه
• مهار میلگرد با خم 180 درجه
• مهار میلگرد با وصله مکانیکی یا همان کوپلر انتهایی

در دو روش خم‌دار، بخشی از میلگرد فقط برای ساخت خم مصرف می‌شود و خم‌ها فضای زیادی را اشغال می‌کنند. کوپلر انتهایی همین نقش را با یک قطعه‌ی فلزی کوچک انجام می‌دهد.

مزایای کوپلر انتهایی نسبت به خم میلگرد

جایگزین کردن خم انتهای آرماتور با کوپلر انتهایی، چند مزیت اجرایی و فنی برای پروژه به همراه دارد که در ادامه آنها را بررسی خواهیم کرد:

• کاهش مصرف میلگرد: طول اضافه‌ای که برای ساخت خم لازم است حذف می‌شود.
• کاهش ازدحام میلگرد: در ناحیه‌ی اتصال تیر به ستون، خم‌های متعدد فضا را تنگ می‌کنند و کوپلر انتهایی این مشکل را کم می‌کند.
• بتن‌ریزی راحت‌تر: فضای بیشتر بین میلگردها، نفوذ و تراکم بتن را ساده‌تر می‌کند.
• اجرای سریع‌تر: نیازی به خم‌کاری در محل نیست و بستن کوپلر روی سر رزوه‌شده به‌سادگی انجام می‌شود.
• مهار مکانیکی مطمئن: مهار، توسط قطعه‌ی فلزی و بدون وابستگی به شکل خم تأمین می‌شود.

سایزها و مشخصات کوپلر انتهایی

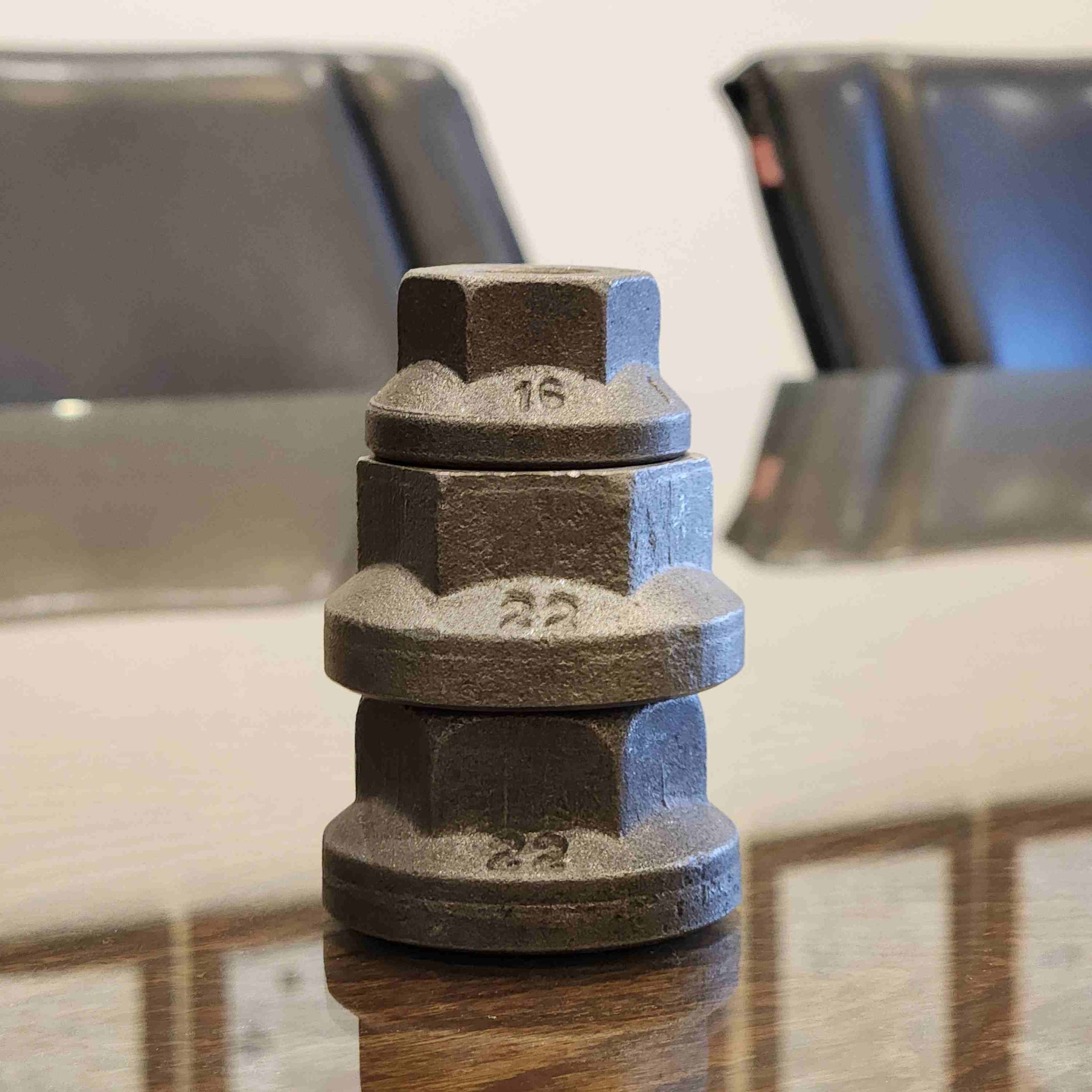

کوپلر انتهایی سهند (Sahand Terminator Coupler – STE) برای میلگردهای آجدار با قطرهای ۱۶ تا ۵۰ میلی‌متر تولید می‌شود. تحمل نیرو در این کوپلر بر مبنای تئوری مخروط برش در بتن صورت می‌گیرد و نسبت سطح مفید کوپلر به سطح مقطع آرماتور مصرفی، ۴ برابر در نظر گرفته شده است. برای استفاده از این کوپلر، انتهای آرماتور باید رزوه شود؛ رزوه‌کاری در کارخانه‌ی سهند و در پروژه‌های بزرگ در محل پروژه نیز قابل انجام است.

تاییدیه‌ها و تست کوپلر انتهایی سهند

کوپلر انتهایی سهند پیش از عرضه، مراحل مختلف تست و ارزیابی را طبق آیین‌نامه‌ها و مقررات ملی ساختمان پشت سر گذاشته است. می‌توانید ویدیوی تست کوپلر انتهایی سهند را کمی پایین‌تر پیدا کنید. علاوه بر این، برای اینکه بدون واسطه و با اسناد رسمی از کیفیت و انطباق این محصول با استانداردهای معتبر مطمئن شوید، نتایج تست‌های آزمایشگاهی، بخش‌های مرتبط از آیین‌نامه‌ها و نظریه‌ی فنی مراجع ذی‌صلاح را در ادامه برای دانلود قرار داده‌ایم:

دانلود مدارک فنی و تست‌های مربوط به کوپلر استاندارد:

📄 کوپلر انتهایی – مقررات ملی: دانلود مقررات ملی

📄 آیین‌نامه ACI318 – بخش مربوط به کوپلر انتهایی: دانلود آیین‌نامه ACI318

📄 نتایج تست کوپلر انتهایی سهند سایز ۴۰، دانشگاه صنعتی شریف: دانلود نتایج تست سایز 40

«جهت دسترسی به کلیه تاییدیه‌ها و گواهی‌نامه‌های صادر شده، به صفحه دانلود اسناد فنی سهند مراجعه فرمایید.»

خرید کوپلر انتهایی میلگرد سهند

قیمت کوپلر انتهایی به سایز میلگرد، تعداد سفارش و نیاز یا عدم نیاز به رزوه‌کاری میلگرد بستگی دارد. برای استعلام قیمت و ثبت سفارش کوپلر انتهایی یا هر محصول دیگر از محصولات اتصالات مکانیکی سهند می‌توانید با شماره‌ی 02144024118 تماس بگیرید. همچنین برای مشاوره‌ی حضوری می‌توانید به دفتر شرکت در خیابان آیت‌الله کاشانی مراجعه کنید.

دستور العمل بستن آرماتورهای رزوه شده توسط کوپلر انتهایی STE

بستن کوپلر انتهایی باید اصولی و درست انجام شود. برای آشنایی شما عزیزان با مراحل بستن اصولی کوپلر انتهایی سهند، مراحل به صورت قدم به قدم و در قالب یک ویدیو برای شما آماده کرده‌ایم:

در ادامه نیز می‌توانید مراحل بستن این نوع کوپلر را به صورت قدم به قدم با راهنمای تصویری دنبال کنید:

1- پس از جدا کردن محافظ لاستیکی رزوه میلگرد، کوپلر انتهایی را از طرف قطر بزرگ کوپلر توسط دست به آرماتور مربوطه تا حد امکان ببندید. توجه نمایید در این حالت عالمت STE به سمت بیرون و انتهای میلگرد خواهد بود.

2- در مرحله بعد با استفاده از آچار کوپلر (قابل تهیه از شرکت سهند) یا آچار لوله گیر کوپلر را تا انتهای رزوه آرماتور بسته و محکم نمایید. دقت نمایید در این حالت تمامی رزوه های آرماتور درون کوپلر بسته شده باشند.

3- چنانچه به هر دلیل رزوه های میلگرد دچار زنگ زدگی شده باشند، با استفاده از برسی سیمی آن ها را تمیز کرده و در صورت نیاز با افزودن گریس و روغن بر روی رزوه ها اقدام به بستن آن ها نمایید.

4- جهت سهولت در نظارت و کنترل اتصالات بسته شده، توصیه می گردد پس از بستن کوپلرها از نشانه گذاری توسط رنگ قرمز بر روی کوپلرها استفاده شود.

5- رعایت این دستورالعمل و نظارت بر ضوابط استفاده از اتصالات مکانیکی مطابق با مقررات ملی ساختمان بر عهده کارفرما می باشد.

متخصصین ما در تمامی مراحل اجرا آماده پاسخگویی به سوالات شما می باشند.

تحویل کوپلر انتهایی سهند به مشتری

در ویدیوی زیر، نمونه‌ای از کوپلر انتهایی آماده‌ی تحویل به مشتری را می‌بینید. هنگام تحویل بار، این موارد را بررسی کنید:

• تطابق سایز کوپلر با قطر میلگرد سفارش‌شده
• سالم بودن و یکنواختی رزوه‌ی کوپلر
• تعداد و شمارش کوپلرها براساس فاکتور
• سالم بودن بسته‌بندی و نبود آسیب یا زنگ‌زدگی
