کوپلر جوشی آرماتور
برای مشاهده قیمت وارد حساب کاربری شوید

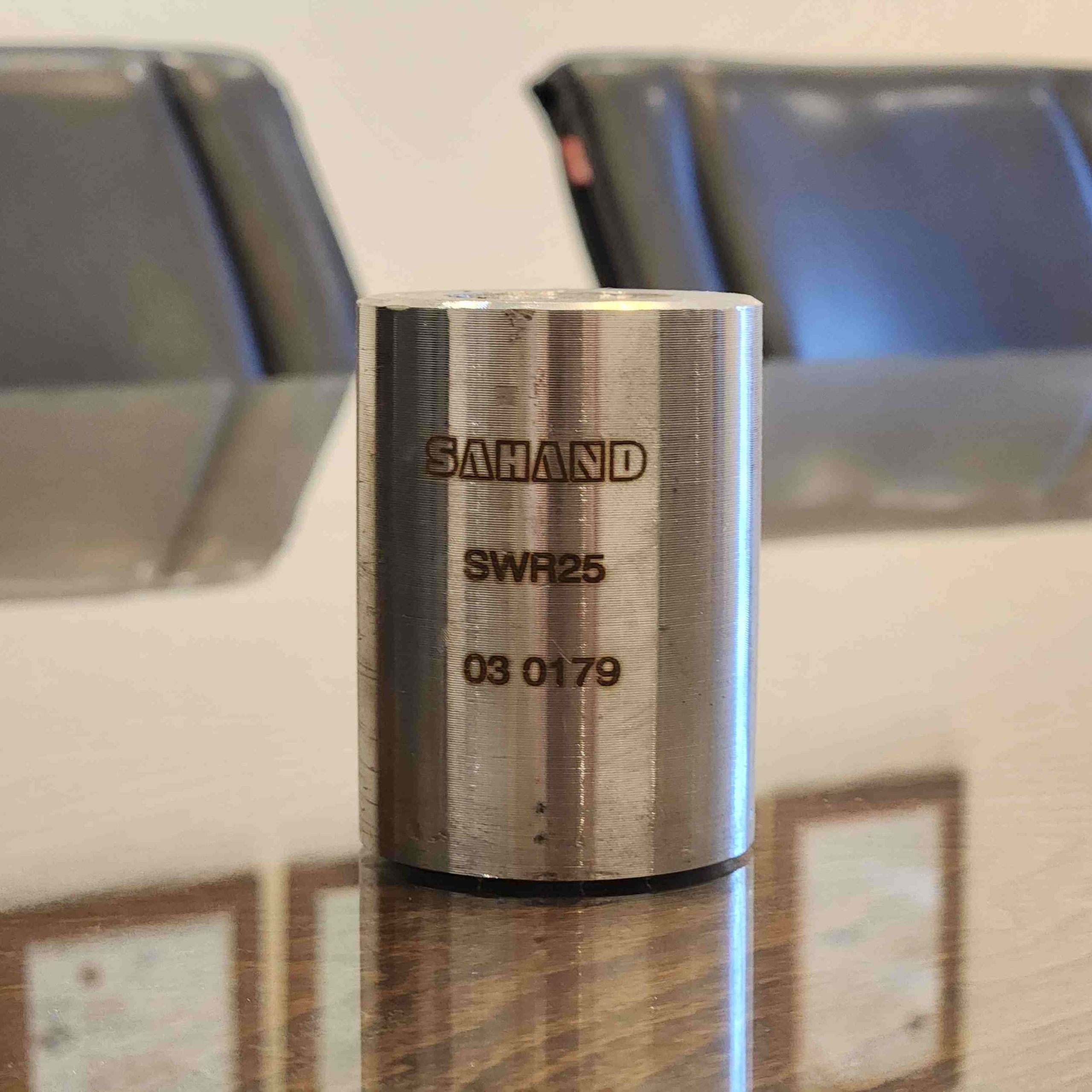

کوپلرهای جوشی آرماتور SWR قابلیت جوشکاری مستقیم بر روی آرماتور را داشته و استحکام نهایی را مطابق سایر کوپلرهای تولیدی شرکت سهند دارا است. این کوپلر در دو نوع تولید می‌شود. نوع اول کوپلر یک طرف جوش آرماتور (SWR) و نوع دوم، کوپلر دو طرف جوش (SWW) است.
این کوپلرها در مواردی که آرماتور انتظار کوتاه‌تر از حد انتظار است قابل استفاده بوده و قابلیت جایگزینی با کوپلر پیچی (STL) را دارند ولی به لحاظ قیمت نسبت به آن ارزان‌تر است. این نوع کوپلر برای میلگرد سایز 16 تا 50 در اتصالات مکانیکی سهند تولید می‌شود ولی توصیه می‌گردد از این کوپلر برای آرماتورهای با سایز بیشتر از 25 میلیمتر استفاده گردد.
کوپلر جوشی آرماتور
کوپلر جوشی آرماتور یکی از انواع کوپلر است که یک قابلیت خاص دارد. قابلیت خاص این کوپلر جوشکاری مستقیم بر روی آرماتور است و دارای استحکام خیلی خوبی مطابق با سایر تولیدات شرکت سهند است و در دو نوع SWR و SWW تولید می‌شود که یکی از آن‌ها از یک طرف قابل جوش دادن و دیگری از هر دو طرف قابل جوشکاری است.
یک مدل الکترود خاص برای جوشکاری این نوع از کوپلر توسط شرکت سهند توصیه می‌شود که استفاده از آن الزامی است و همچنین باید سایر شرایط جوشکاری مطابق دستورالعمل اتصالات مکانیکی سهند دقیقا رعایت شود و اپراتور حتما باید مدرک معتبر داشته باشد و گواهی صلاحیت جوشکاری از یک موسسه معتبر دریافت کرده باشد. جنس کوپلر جوشی آرماتور از فولاد با قابلیت جوشکاری است و استحکام این کوپلر نیز مانند سایر محصولات اتصالات مکانیکی سهند مطابق با آیین نامه ACI318، آیین‌نامه بتن ایران و مقررات ملی ساختمان تضمین می‌گردد. در ضمن تولید کوپلرهای اختصاصی برای موارد خاص و مطابق درخواست مصرف کننده توسط شرکت سهند امکان پذیر است. همچنین برای آگاهی از کارایی سایر انواع کوپلر میلگرد به محصولات مراجعه کنید.
|
50 |
40 |
36 |
32 |
30 |
28 |
25 |
22 |
20 |
18 |
16 |
Bar Diameter (mm) |
90 |
73 |
68 |
58 |
58 |
53 |
48 |
43 |
43 |
34 |
30 |
External Dia. (mm) D |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
125 |
97 |
89 |
80 |
77 |
73 |
67 |
58 |
55 |
51 |
47 |
SWR lenght ( mm ) |
|
SWR 50 |
SWR 40 |
SWR 36 |
SWR 32 |
SWR 30 |
SWR 28 |
SWR 25 |
SWR 22 |
SWR 20 |
SWR 18 |
SWR16 |
Part No. SWR |
|
136 |
102 |
94 |
84 |
82 |
78 |
72 |
62 |
60 |
56 |
54 |
SWW lenght (mm) |
|
SWW 50 |
SWW 40 |
SWW 36 |
SWW 32 |
SWW 30 |
SWW 28 |
SWW 25 |
SWW 22 |
SWW 20 |
SWW 18 |
SWW 16 |
Part No. SWW |
دستور العمل بستن آرماتور به کوپلر یک طرف جوش SWR
1 - قبل از اقدام به جوشكاري كوپلر جوشي آرماتور نسبت به تمیزكاري سطح مورد نظر از هر گونه چربی و زنگ زدگی اقدام نمایید.
2 - از الكترود AWS E7018-1-H4 و آمپر مناسب جهت جوشكاري استفاده نموده و حداقل گرده جوشكاري طبق جدول زیر كنترل شود.
3 - از هر گونه عملیات خنك كاري محل جوشكاري شده اكیداً خودداري شود .
4 - جهت بستن آرماتور رزوه شده به كوپلر یك طرف جوش پس از جداسازي درپوش آرماتور اقدام به بستن آرماتور نموده و با آچار مخصوص ( قابل تهیه از شركت سهند ) یا آچار لوله گیر آن را تا انتهاي رزوه بسته و محكم نمایید . در این حالت تمامي رزوه هاي آرماتور درون كوپلر قرار مي گیرد .
5 - جهت سهولت نظارت و كنترل اتصالات بسته شده ، توصیه مي گردد پس از بستن كامل آرماتورها به كوپلر از نشانه گذاری توسط رنگ قرمز بر روي كوپلرها اسفاده شود .
6 - رعایت و نظارت بر ضوابط استفاده از اتصالات مكانیكي مطابق با آئین نامه بتن ایران (آبا) و مقررات ملي سهاختمان برعهده كارفرما مي باشد .
متخصصین ما در تمامي مراحل اجراء آماده پاسخگویي به سؤالات شما مي باشند .
| نوع |
SWR ,SWW |
|---|---|
| سایز |
16 ,18 ,20 ,22 ,25 ,28 ,30 ,32 ,36 ,40 |
