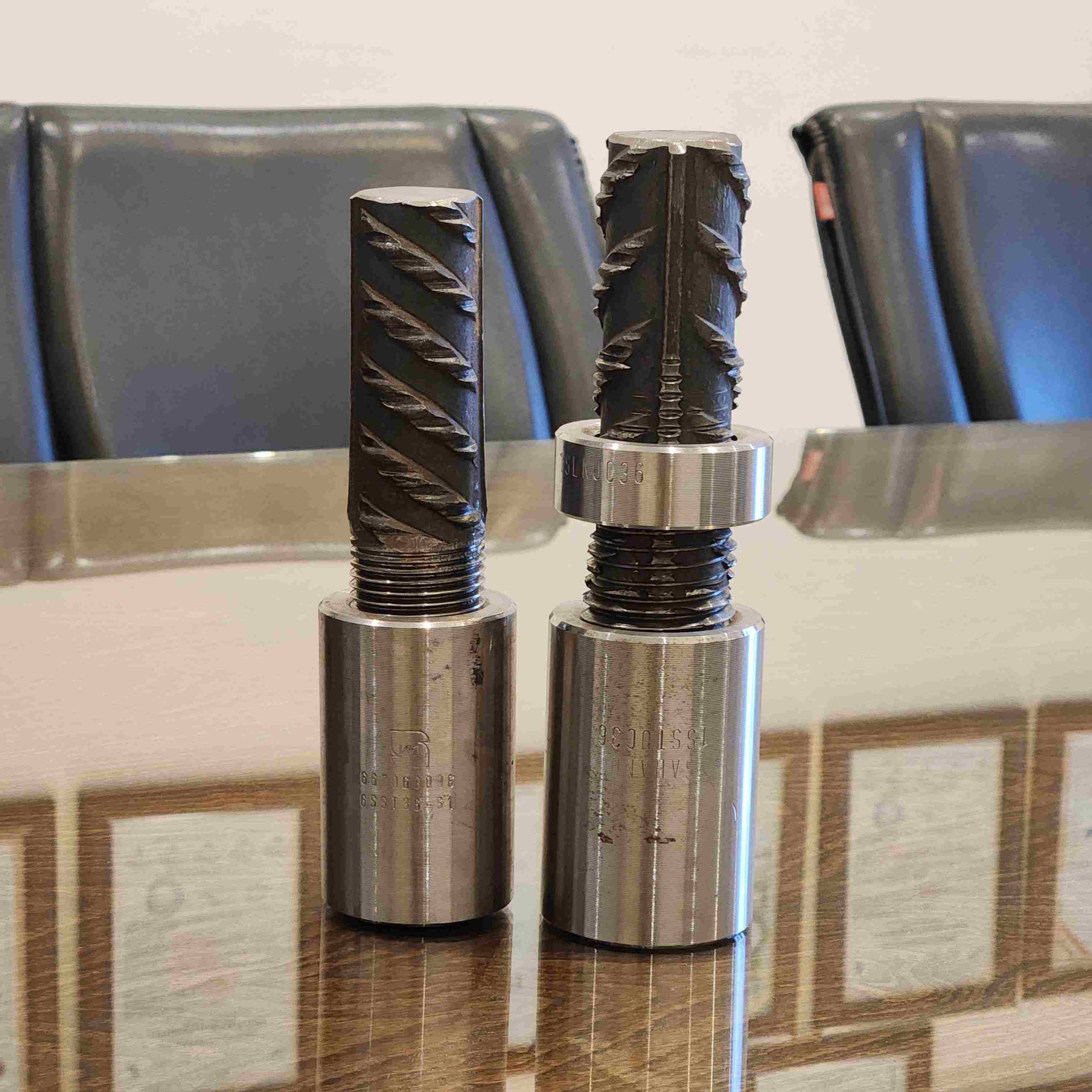

کوپلر استاندارد آپست

در روش آپست (upset) میلگرد پس از برش توسط اره های دیسکی مطابق سفارش مصرف کننده ابتدا توسط دستگاه مربوطه تحت فشار هیدرولیک قرار گرفته و ناحیه رزوه کاری اورسایز (Oversize) میگردد که اصطلاحا آن را آپست می نا میم. اندازه جدید محل رزوه به نحوی افزایش می یابد که قادر خواهیم بود سایز رزوه کاری برای هر میلگرد را یک پله افزایش دهیم به طور مثال میلگرد 32 پس از آپست کردن دارای رزوه 36  خواهد بود ناحیه شکست این نوع وصله مکانیکی در تست کشش تماما دور از کوپلر اتفاق می افتد، لازم به توضیح است که میلگرد انتخاب شده برای این روش حتما بایستی قابلیت آپست کردن را داشته باشد متاسفانه بعضی از تولیدات داخلی امکان آپست کردن را ندارند یا به عبارت بهتر پس از آپست نمودن میل گرد سختی ناحیه رزوه کاری به شدت افزایش می یابد به نحوی که امکان رزوه کاری به روش فرمینگ وجود ندارد. طول رزوه و طول کوپلر در این روش کاهش می یابد و این بدلیل افزایش قطر محل رزوه کاری است.

16 نفر در حال مشاهده این محصول هستند!
شناسه محصول: نامعلوم دسته:
توضیحات

مشخصات فنی رزوه ها و کوپلرهای این روش در جدول ذیل آمده است. لازم به توضیح است که فولاد مورد استفاده برای ساخت این کوپلر ها مطابق DIN 1.1191   می باشد. طول رزوه در انتهای میل گرد برابر است با d  (d-P) ≤ L ≤ که  قطر اسمی میل گرد و p  گام رزوه است Dc قطر خارجی کوپلر و Lc طول کوپلر می باشد.

  ))دستورالعمل بستن آرماتورهای رزوه شده به يکديگر توسط کوپلرراستگرد ((



1- پس از جدا کردن محافظ لاستيکی رزوه ميلگرد ، کوپلر استاندارد را از طرفی که درپوش لاستيکی ندارد به  آرماتور مربوطه تا حد امکان ببنديد . سپس با استفاده  از  آچارمخصوص ( قابل تهيه از اتصالات مکانیکی سهند) ويا آچار لوله گير کوپلر را تا انتهای رزوه آرماتور بسته و محکم نماييد  .

2- محافظ لاستيکی کوپلر جهت جلوگيری از ورود هر گونه مواد خارجی بداخل آن تعبيه شده است ،  لذا قبل  از  بستن آرماتور مقابل به هيج وجه آن را جدا نکنيد .



3- جهت بستن آرماتور مقابل ، پس از جدا کردن محافظ لاستيکی کوپلر و رزوه ميلگرد ، آن را تا حد امکان  توسط دست به کوپلر ببنديد .

4- با استفاده از آچار مخصوص يا آچار لوله گير آرماتور دوم را بصورت کامل تا آخرين رزوه به کوپلر بسته و محکم نماييد ،در اين حالت تمامی رزوه های دو آرماتور درون کوپلر

 بسته  شده اند و لزومی ندارد دوسر آرماتور به هم برسند.

5- چنانچه به هردليل رزوه های ميلگرد دچار زنگ زدگی شده باشند با استفاده از برس سيمی آنها را تميز کرده و با افزودن گریس و روغن بر روی رزوه ها اقدام به بستن آنها نمایید.



6– جهت سهولت نظارت و کنترل اتصالات بسته شده توصيه ميگردد پس از بستن کامل کوپلرها از نشانه گذاری توسط رنگ قرمز بر روی کوپلر استفاده شود .
7- رعايت و نظارت بر ضوابط استفاده از اتصالات مکانيکی مطابق با آئين نامه بتن ايران (آبا) و مقررات ملی ساختمان برعهده کارفرما  می باشد.

متخصصين اين شرکت در تمامی مراحل اجرا با شما همراه و آماده پاسخگويي به سوالات شما هستند.

همچنین از صفحه محصولات شرکت سهند می‌توانید سایر تولیدات شرکت سهند را مشاهده کنید.

توضیحات تکمیلی
سایز

16

,

18

,

20

,

22

,

25

,

28

,

30

,

32

,

36

,

40
